Plne uzavretý vodou chladený integrovaný motor s premenlivou frekvenciou s permanentným magnetom: Revolúcia v úspore energie pre extrémne priemyselné prostredia

V aplikáciách priemyselných motorov už dlho existuje kategória náročných prevádzkových prostredí, kde tradičné riešenia pohonov s premenlivou frekvenciou (VFD) majú problémy s efektívnym výkonom – vysokoteplotné uzavreté dielne, podzemné bane, zariadenia s vysokou vlhkosťou a prašné priemyselné areály. Tieto prostredia často trpia zlým odvodom tepla, obmedzeným inštalačným priestorom, nadmernou prašnosťou alebo prenikaním vlhkosti. Výsledkom je, že konvenčné vzduchom chladené motory a samostatné VFD systémy často vykazujú poruchy, znižujú životnosť a zvyšujú náklady na údržbu.

Plne uzavretý vodou chladený integrovaný motor s premenlivou frekvenciou s permanentným magnetom bol vyvinutý špeciálne na riešenie týchto výziev.

Technológia vodného chladenia: Od tepelných obmedzení po výrazne znížený nárast teploty

Tradičné vzduchom chladené motory sa spoliehajú na cirkuláciu vzduchu na odvod tepla. V uzavretom prostredí alebo v prostredí s vysokou teplotou nie je možné účinne odvádzať teplo, čo vedie k prehriatiu, zníženiu výkonu a dokonca k poruche motora.

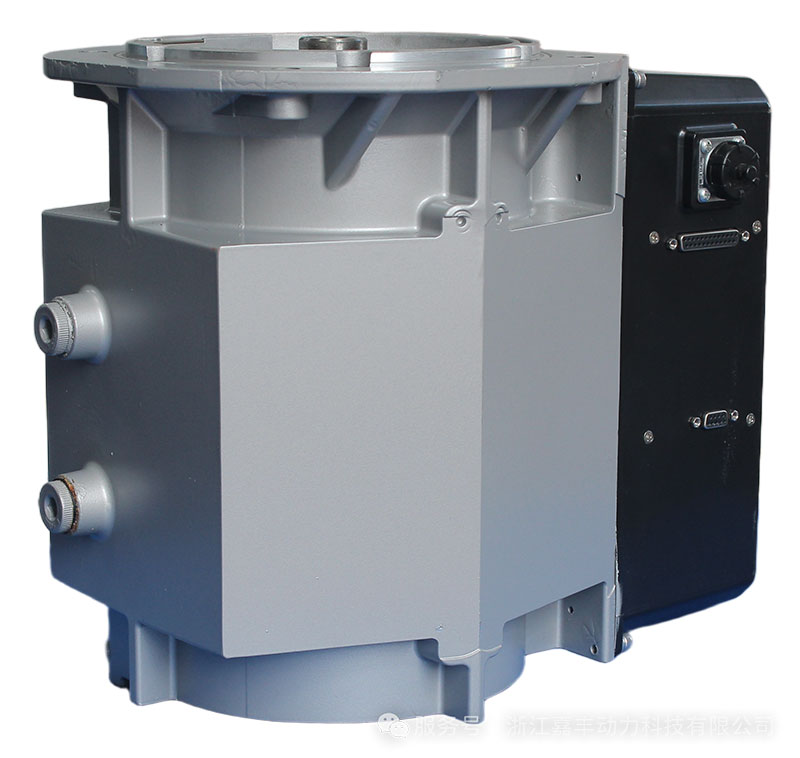

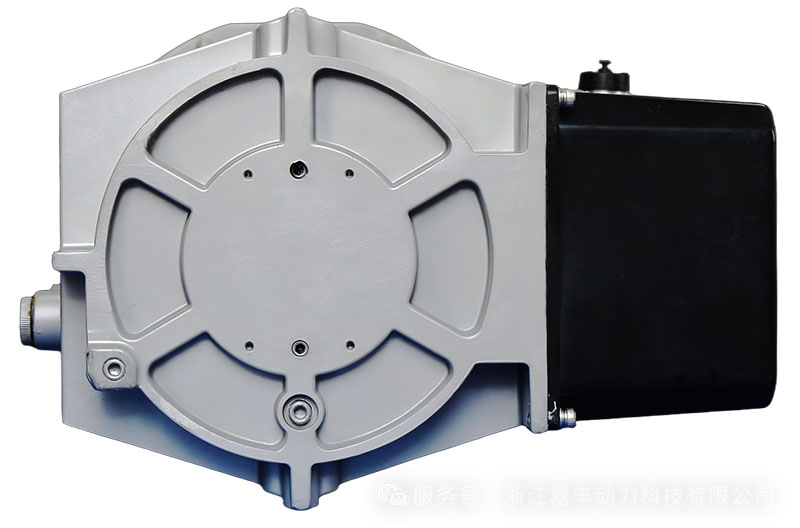

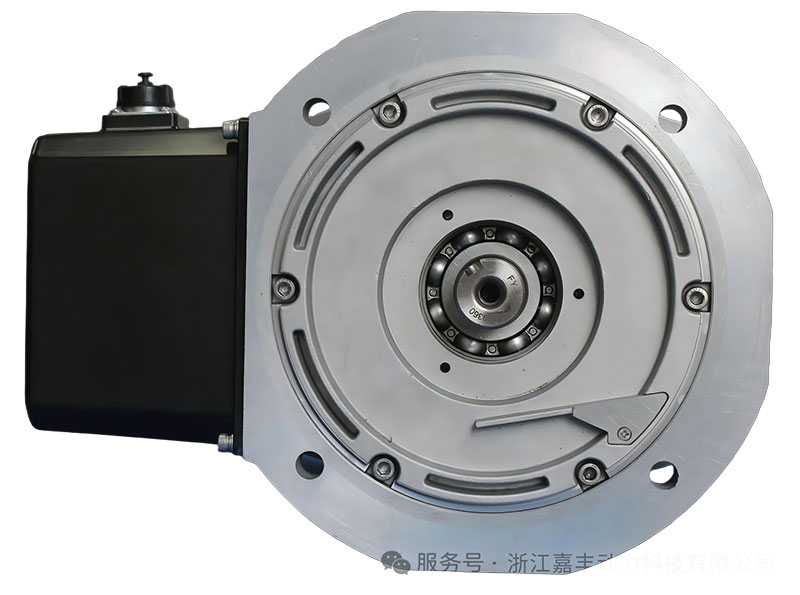

Plne uzavretý vodou chladený integrovaný motor využíva dvojitý dizajn vodného chladenia pre motor aj frekvenčný menič. Chladiaca voda cirkuluje súčasne cez kryt statora motora a výkonové moduly VFD a priamo a efektívne odvádza teplo.

Výhody tohto dizajnu sú značné. Pri rovnakej fyzickej veľkosti môže motor dosiahnuť výrazne vyššiu hustotu výkonu. Dokonca aj v podmienkach plného zaťaženia alebo preťaženia môže systém udržiavať stabilnú prevádzku pri nízkych teplotách. Údaje z terénnych testov ukazujú, že nahradenie konvenčných vzduchom chladených indukčných motorov vodou chladenými integrovanými motormi môže znížiť nárast povrchovej teploty motora o viac ako 30 %.

Nižšie prevádzkové teploty nielen zlepšujú účinnosť, ale aj predlžujú životnosť izolácie a znižujú nároky na údržbu.

Plne uzavretá konštrukcia: Vynikajúca ochrana proti prachu a vlhkosti

Ďalšou veľkou výhodou plne uzavretého vodou chladeného integrovaného motora je jeho výnimočná ochranná schopnosť.

Bežné vzduchom chladené motory vyžadujú vetracie otvory na prúdenie vzduchu, ktoré umožňujú vnikaniu prachu, vlhkosti a korozívnych plynov do motora, čo zvyšuje riziko zlyhania. Na rozdiel od toho má vodou chladený integrovaný motor úplne uzavretý kryt. Teplo sa odvádza vnútornými chladiacimi kanálmi a nie vonkajším prúdením vzduchu, čím sa eliminuje potreba vetracích otvorov.

V dôsledku toho je možné ľahko dosiahnuť stupeň ochrany IP55 alebo vyšší. Vnútorné elektronické komponenty sú úplne izolované od drsných podmienok prostredia.

V odvetviach, ako je metalurgia, výroba chemických vlákien a podzemná ťažba, kde je obzvlášť vysoká vlhkosť a prašnosť, tento dizajn výrazne zlepšuje spoľahlivosť zariadení. V niektorých aplikáciách sa ročná frekvencia údržby údajne znížila z piatich servisných zásahov ročne na menej ako jeden, čím sa náklady na údržbu znížili o viac ako polovicu.

Integrácia Plug-and-Play: Pokračovanie vo výhodách integrovaného dizajnu

Ako pokročilý člen rodiny integrovaných motorov s premenlivou frekvenciou s permanentným magnetom si plne uzavretá vodou chladená verzia zachováva hlavné výhody integrovaných systémov typu plug-and-play.

Motor a VFD sú z výroby zladené a predkonfigurované pred odoslaním, čím sa eliminuje potreba zložitého uvádzania do prevádzky na mieste. Používatelia môžu jednoducho pripojiť napájací zdroj a spustiť prevádzku.

Kompaktný integrovaný dizajn tiež eliminuje potrebu samostatnej riadiacej skrine, čím sa znižujú požiadavky na inštalačný priestor a je obzvlášť vhodný pre projekty modernizácie s obmedzeným dostupným priestorom.

Z hľadiska energetickej účinnosti motor využíva vysokovýkonné materiály s permanentnými magnetmi vzácnych zemín a dosahuje ultra vysokú úroveň účinnosti IE5. V porovnaní s tradičnými indukčnými motormi sa účinnosť môže zvýšiť približne o 10 %. V kombinácii s reguláciou otáčok s premenlivou frekvenciou môže byť celková úspora energie ešte väčšia.

Ideálne aplikácie: Navrhnuté pre náročné priemyselné podmienky

Plne uzavreté vodou chladené integrované motory s premenlivou frekvenciou s permanentným magnetom sú vhodné najmä pre nasledujúce prostredia:

Vysokoteplotné uzavreté priestory

Príklady:

Tieto zariadenia majú zvyčajne zlú cirkuláciu vzduchu a vysoké teploty okolia, kde sa riešenia vzduchového chladenia často stávajú neúčinnými a vodné chladenie predstavuje spoľahlivejšiu alternatívu.

Vysoká vlhkosť a prašné prostredie

Príklady:

V týchto aplikáciách je kritický vysoký stupeň ochrany. Úplne uzavretý dizajn zabraňuje vniknutiu vlhkosti a prachu do zariadenia.

Miesta citlivé na hluk

Príklady:

Pretože systém vodného chladenia eliminuje potrebu vysokorýchlostných chladiacich ventilátorov, prevádzková hlučnosť je výrazne znížená, čím sa vytvára tichšie pracovné prostredie.

Záver

Plne uzavretý vodou chladený integrovaný motor s premenlivou frekvenciou s permanentným magnetom spája štyri kľúčové technológie do jediného integrovaného riešenia:

Integráciou týchto technológií do jedného systému rozširuje výhody energeticky úsporných riešení s premenlivou frekvenciou z čistých výrobných zariadení do najnáročnejších priemyselných prostredí. Keďže priemyselné odvetvia pokračujú v úsilí o energetickú efektívnosť, spoľahlivosť a udržateľnosť, táto technológia predstavuje kritický krok smerom k ekologickejšej a efektívnejšej priemyselnej budúcnosti.
